WTC-4000
(Code
No. WTC4-05090) |
|
|
레바형
(Lever Type) 자동 점화 가스절단기
| |
자동점화
가스절단기(One Touch Ignition Gas Cutting Torch)는 당사의
발명특허제품으로 기존의 성냥이나 라이터로 점화하는 방법을 개선하여, One Touch
Button만 누르면 자동 점화되어 작업 할 수 있는 가스절단 공구 입니다.
*점화
시 장갑을 벗고, 라이터를 찾는 불편함 해소
*높은곳이나, 평지가 아닌 곳에서 라이터 없이, 작업을 시작해야 할 때 불편함 해소
*인화물질을 지참 못하는 작업장에서의 작업의 편리함
|
| |
| |
제품사양 |
|
| |
1)무게 |
:
1,280g (#3팁 1개 포함) |
| |
2)전장 |
:
500mm |
| |
|
Tip
No. |
Cutting
Capacity (m/m) |
Gas
Pressure (Kg/cm2) |
Flow
Quantity |
|
Oxygen |
LPG |
Cutt'g
O2 |
Preheat'g
O2 |
Gas |
| #0 |
5~10 |
2.0 |
0.2 |
1,200 |
1,000 |
280 |
| #1 |
10~15 |
2.0 |
0.2 |
2,100 |
1,000 |
280 |
| #2 |
15~30 |
3.0 |
0.25 |
3,400 |
1,100 |
300 |
| #3 |
30~40 |
3.0 |
0.3 |
4,100 |
1,650 |
300 |
| #4 |
40~50 |
3.5 |
0.3 |
5,400 |
1,650 |
460 |
| #5 |
50~100 |
4.0 |
0.3 |
10,000 |
1,650 |
460 |
| #6 |
100~150 |
4.0 |
0.35 |
12,800 |
2,160 |
600 |
| #7 |
150~250 |
4.5 |
0.35 |
18,600 |
2,160 |
600 |
| #8 |
250~300 |
4.5 |
0.35 |
21,200 |
2,160 |
600 |
|
| |

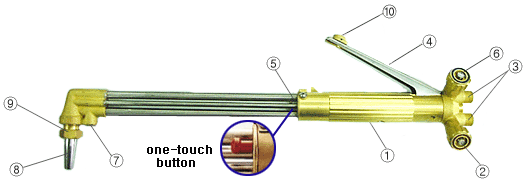

| 4)
각 부분 명칭 |
 |
| No |
Description |
Size |
Material |
No |
Description |
Size |
Meterial |
| 01 |
손잡이
(Grip
Handle) |
|
동(Brass) |
06 |
산소밸브
(Oxygen Valve) |
|
동(Brass) |
| 02 |
가스밸브
(Gas Valve) |
동(Brass) |
07 |
점화
노즐 캡
(lgnition Nozzle Cap) |
스테인레스(Sus) |
| 03 |
호스연결관
(Hose Connector) |
동(Brass) |
08 |
절단
팁
(Cutting Tip) |
청동주물(Bronze) |
| 04 |
절단레버
(Cutting Lever) |
스테인레스(Sus) |
09 |
토치
조임 너트
(Tip Lock Bolt) |
동(Brass) |
| 05 |
점화버튼
(lgnition Button) |
동(Brass) |
10 |
잠금쇠
(Lock) |
동(Brass) |
|
*헤드
각도 및 전장은 상기 제품 외에 많은 사양이 있으며, 주문자 요청에 따라 생산 가능함.
|
